Pregled papira
1. Uvod
U aditivnoj proizvodnji (AM), ultrakratki impulsni (USP) laseri omogućavaju obradu širokog spektra materijala i nude potencijal za smanjenje dimenzija i složenosti proizvedenih komponenti. Ova studija pokazuje izvodljivost upotrebe USP lasera kao alternative za Laser Powder Bed Fusion (LPBF) sisteme, posebno za proizvodnju kritičnih dijelova koji zahtijevaju veću preciznost. Koristeći prilagođene i samostalno-proizvedene čestice praha od nehrđajućeg čelika-, istraživači su postigli željene rezultate i uspješno proizveli konzistentne kvadratne slojeve optimiziranjem niza parametara obrade.
Studija potvrđuje da parametri procesa igraju ključnu ulogu kada se koriste USP laseri - čak i manja odstupanja u ovim parametrima mogu dovesti do nepotpunog topljenja. Smanjenjem brzine skeniranja radi podsticanja akumulacije topline, topljenje je postignuto pri niskim frekvencijama ponavljanja impulsa (500 kHz) i niskim prosječnim snagama lasera (0,5-1 W). Ovaj pristup pruža potencijal za dalje minimiziranje veličine dijela, što je značajno za unapređenje AM pomoću USP laserskih izvora.
2. Sažetak studije
Uz kontinuirani razvoj aditivne proizvodnje, femtosekundni laseri pokazuju obećavajući potencijal za obradu nehrđajućeg čelika 316L. Ovaj rad sažima i daje pregled studije o utjecaju parametara procesa u femtosekundnoj laserskoj obradi nehrđajućeg čelika 316L. Glavni cilj istraživanja je istražiti kako snaga lasera, veličina čestica praha, brzina skeniranja i udaljenost šrafiranja utiču na kvalitet obrade i performanse materijala, kako bi se optimizirali uvjeti proizvodnje.
Istraživači su prvo predstavili karakteristike i prikladnost nehrđajućeg čelika 316L, a zatim su detaljno opisali princip rada i mehanizme femtosekundne laserske obrade. Nakon toga, fokusirali su se na to kako ključni parametri - uključujući snagu lasera, veličinu čestica, brzinu skeniranja i udaljenost šrafiranja - utiču na kvalitet materijala.
Kroz eksperimentalne studije, tim je identificirao optimalan raspon snage lasera kako bi se spriječila prekomjerna ablacija i materijalna šteta. Također su otkrili da sitnije čestice praha vode ka boljoj kontroli taline i većoj preciznosti oblikovanja. Štaviše, pokazalo se da prilagođavanja brzine skeniranja i udaljenosti šrafiranja smanjuju površinske defekte i poroznost, poboljšavajući i kvalitet i efikasnost.
Konačno, studija je raspravljala o izgledima primjene femtosekundnih lasera u proizvodnji nehrđajućeg čelika 316L, naglašavajući trenutne izazove i buduće smjerove istraživanja.
3. Eksperimentalna analiza i brojke
3.1 USP laserski princip
Laseri ultrakratkih impulsa (USP) generiraju ekstremno kratko trajanje impulsa, obično u rasponu od femtosekunde (10⁻¹⁵ s) do pikosekunde (10⁻¹² s). Ovi laseri se oslanjaju na nelinearne optičke efekte i ultrabrzu optiku.
Osnovna komponenta USP lasera je rezonantna šupljina, koja sadrži laserski medij (npr. Nd:YAG ili Ti:safirni kristal) i izvor pojačanja (kao što su laserske diode ili blic lampe). Proces pojačanja odvija se kroz stimulisanu emisiju, gde se fotoni više puta reflektuju između ogledala u šupljini i pojačavaju, formirajući na kraju snažan izlazni snop.
USP laseri postižu ultrakratko trajanje impulsa korištenjem nelinearnih optičkih efekata kao što su samo{0}}fazna modulacija i nelinearna refrakcija. Optički elementi kao što su kristali-udvostručavajući frekvenciju ili vlakna pomažu proširiti i komprimirati pulsni spektar, dostižući trajanje impulsa u femtosekundnom opsegu.
Slika 1 – Evolucija temperature pri različitim snagama lasera
Slika 1 ilustruje kako se temperatura mijenja s promjenjivom snagom lasera.
Velika snaga (crvena kriva):temperatura prelazi prag topljenja i ablacije.
Mala snaga (zelena kriva):nedovoljna temperatura za topljenje.
Optimalna snaga (plava kriva):omogućava topljenje bez ablacije.
Slika 2 – SEM slike grubih i finih prahova
Ceit je razvio prilagođene metalne prahove{0}}atomizirane gasom za AM. Korištene su dvije vrste pudera:
Krupni prah (20-45 µm)
fini prah (<20 µm)
Fini prahovi su postigli poboljšanu kontrolu taljenja i ujednačenost sloja.
Slika 3 – Proces taloženja prvog sloja
Kako bi se poboljšala adhezija praha, podloga je prvo laserski-tretirana kako bi se povećala hrapavost površine. Profilometrijska analiza pokazala je hrapavost površine (Sa) od 3,3 µm i dubinu od 51,499 µm. Slojevi su zatim naneseni metodom oštrice, postižući ujednačenu debljinu:
Krupni prah: slojevi od 100–200 µm
Fini prah: slojevi od 50 µm
Slika 4 – Efekt snage na grubu obradu praha
Upotreba USP lasera u AM predstavlja izazov: otapanje praha bez izazivanja ablacije. Višak snage dovodi do izbacivanja čestica ili oštećenja podloge. Smanjenje snage lasera ispod praga ablacije rezultira uspješnim topljenjem.
Pri snazi ispod 0,5 W, fini prah ostaje nepromijenjen, dok se iznad ovog praga čestice tope i spajaju u veće sfere.
Slika 5 – Varijacije snage na finim prahovima
Povećanje snage sa 0,59 W na 0,765 W poboljšalo je topljenje, proizvodeći glađe i ujednačenije površine. Hrapavost površine (Sa) smanjena je sa 3,45 µm na 2,58 µm.
Slika 6 – Utjecaj brzine skeniranja
Na 0,674 W i 10 µm udaljenosti otvora:
Smanjenje brzine skeniranja sa 5 mm/s na 2,5 mm/s povećalo je akumulaciju toplote i koalescenciju čestica, povećanje klastera i podizanje Sa sa 5,43 µm na 6,75 µm.
Pri 0,765 W, sporije skeniranje je dovelo do glatkijih rezultata (Sa ≈ 3,9–4,1 µm).

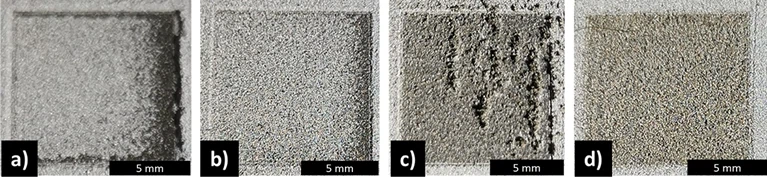

Slika 7 – Kombinovani efekat snage i brzine
Na višim nivoima snage (0,85–0,935 W) i brzinama skeniranja do 2,5 mm/s, Sa se dalje smanjio na 3,5–3,8 µm. Ispod 1,5 mm/s, pregrijavanje je uzrokovalo pucanje praha i gorenje.
Slika 8 – Smanjenje šrafure
Smanjenje udaljenosti otvora sa 7 µm na 5 µm značajno je poboljšalo kvalitet površine - Sa je pao sa 6,75 µm na 4,1 µm. Previše velike udaljenosti dovele su do neravnomjernog topljenja i stvaranja defekata.
Slika 9 – Utjecaj udaljenosti šrafure
Unutar optimalnih prozora snage i brzine, smanjenje razmaka otvora dosljedno je poboljšalo uniformnost površine, postižući Sa od samo 2-3 µm. Podešavanje brzine bilo je neophodno da bi se izbalansirala akumulacija toplote.
Slika 10 – Optimalni parametri procesa
Najbolji uvjeti obrade postigli su visoko ujednačenu otopljenu površinu sa Sa od 2,37 µm koristeći:
Snaga lasera:0.775 W
Brzina skeniranja:2,5 mm/s
Udaljenost otvora:7.5 µm
4. Zaključak
Da bi se procijenio potencijal USP lasera u aditivnoj proizvodnji, femtosekundni laseri su integrirani u LPBF proces korištenjem dvije vrste praha od nehrđajućeg{0}}čelika. Studija to zaključujelaserska snagaje najkritičniji faktor - prekomjerna snaga uzrokuje ablaciju, dok premalo sprječava topljenje.
Kada je uspostavljen optimalni prozor snage (0,775–0,935 W), fino-podešavanje brzine skeniranja i udaljenosti šrafiranja dodatno je poboljšalo glatkoću površine. Najbolji rezultati postignuti su na:
Snaga: 0.775–0.935 W
Brzina skeniranja:2,5 mm/s
Udaljenost otvora: 5–7.5 µm
Pod ovim optimiziranim parametrima postignuto je ujednačeno topljenje i minimalna hrapavost površine, što potvrđuje izvodljivost USP lasera za visoko{0}}preciznu aditivnu proizvodnju mikro-komponenti.
